Автор |
Сообщение |
x(mxcrew)
|
Заголовок сообщения: Крепление ролика Добавлено: 04 апр 2008, 12:56 |
|
Forum admin |
|
Зарегистрирован: 09 июл 2007, 22:55 Сообщения: 1143 Откуда: Ростов-на-Дону
|

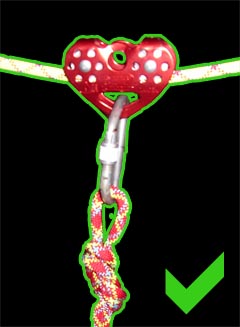

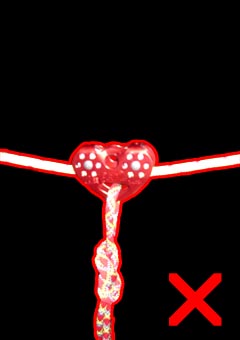

Крепление ролика
Вложения: |
SN854684 copy.jpg [ 38.4 КБ | Просмотров: 19563 ]
|
SN854685 copy.jpg [ 47.03 КБ | Просмотров: 19565 ]
|
_________________ http://www.mxcrew.ru
|
|
Вернуться к началу |
|
|
ZAA
|
Заголовок сообщения: Re: Крепление ролика Добавлено: 04 апр 2008, 13:05 |
|
Зарегистрирован: 09 ноя 2007, 14:50 Сообщения: 226 Откуда: Красноярск
|
Дарагой, так может ты всему честному народу расскажешь заодно, откуда у тя такие светлые мысли возникли и как оно вообще то бывает?
|
|
Вернуться к началу |
|
|
x(mxcrew)
|
Заголовок сообщения: Re: Крепление ролика Добавлено: 04 апр 2008, 13:32 |
|
Forum admin |
|
Зарегистрирован: 09 июл 2007, 22:55 Сообщения: 1143 Откуда: Ростов-на-Дону
|

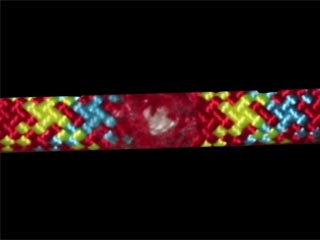

ZAA писал(а): Дарагой, так может ты всему честному народу расскажешь заодно, откуда у тя такие светлые мысли возникли и как оно вообще то бывает? Прошу прощения, не успел отписать комментарий т.к. спешил на работу. Исправляюсь. Светлые мысли возникли после прыжков которые состоялись на прошлых выходных. Я сделал крепление основной веревки к роликам просто ввязав в них восьмерки. На ней было сделано всего три прыжка после чего обнаружилось, что новая веревка перебита в месте крепления к ролику. Фотографии убитой веревки:
Вложения: |
01.jpg [ 34.79 КБ | Просмотров: 19520 ]
|
_________________ http://www.mxcrew.ru
|
|
Вернуться к началу |
|
|
El Wizardo
|
Заголовок сообщения: Re: Крепление ролика Добавлено: 04 апр 2008, 20:15 |
|
Зарегистрирован: 14 янв 2008, 22:51 Сообщения: 42 Откуда: Москва
|
2 x(mxcrew) : я сначала подумал что создаётся новый мануал для идиотов на тему как ненадо делать)))) а оказывается это у заядлых прыгунов моск на солнышке пережарился =))))))))))))))) неожидал от тебя таких постов
_________________ XForce RJ Team (http://www.xftp.ru)
|
|
Вернуться к началу |
|
|
BoGuS
|
Заголовок сообщения: Re: Крепление ролика Добавлено: 05 апр 2008, 12:51 |
|
Зарегистрирован: 15 июл 2007, 22:25 Сообщения: 133 Откуда: Москва
|
2 x(mxcrew) : Хочу тебя огорчить, но даже второй вариант крепления не совсем правильный.
В такие ролики веревка должна быть встегнута, либо через "дельту рапид", либо через овальный карабин.
В случае встегивания через стальной трапецевидный ринг при нагружении веревки, на одну из щечек ролика, создается усилие на излом.
_________________ Очко альпиниста, вылезшего на пять метров выше верхней точки страховки, способно перекусить стальной лом... (с)
|
|
Вернуться к началу |
|
|
x(mxcrew)
|
Заголовок сообщения: Re: Крепление ролика Добавлено: 06 апр 2008, 11:37 |
|
Forum admin |
|
Зарегистрирован: 09 июл 2007, 22:55 Сообщения: 1143 Откуда: Ростов-на-Дону
|
|
Вернуться к началу |
|
|
alpinist
|
Заголовок сообщения: Re: Крепление ролика Добавлено: 08 апр 2008, 15:47 |
|
Зарегистрирован: 30 сен 2006, 18:15 Сообщения: 8
|
Х, все же мы считали, что ты более опытный)
|
|
Вернуться к началу |
|
|
x(mxcrew)
|
Заголовок сообщения: Re: Крепление ролика Добавлено: 10 апр 2008, 14:42 |
|
Forum admin |
|
Зарегистрирован: 09 июл 2007, 22:55 Сообщения: 1143 Откуда: Ростов-на-Дону
|

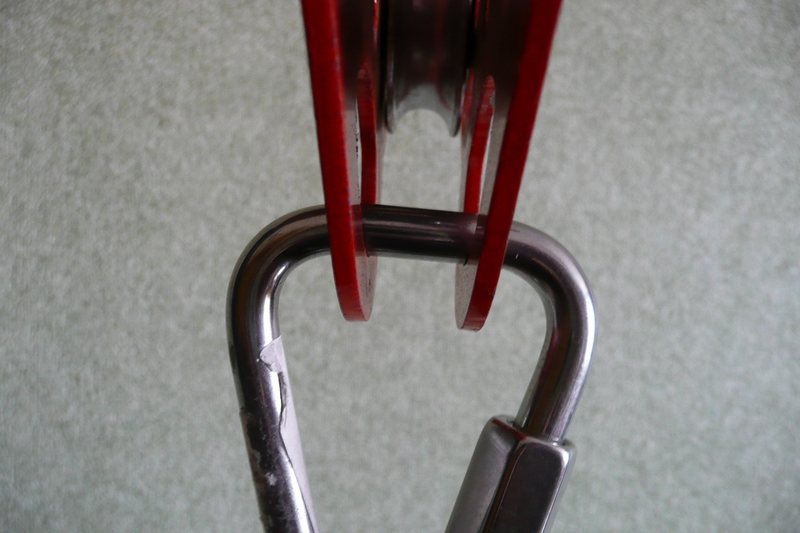

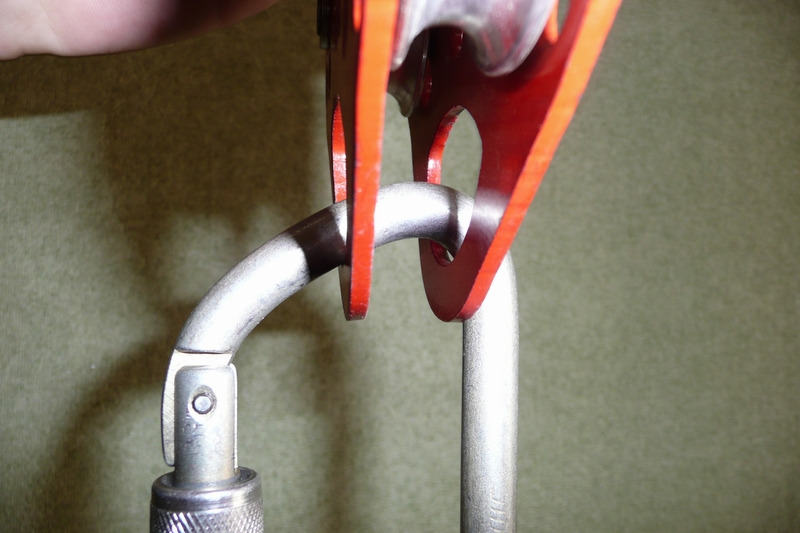

BoGuS писал(а): Почему крепить нужно овалом или дельта рапидом. Дело в тем что когда ты крепишь веревку через трапецевидный ринг, то при прыжке нагруженой получается только одна из щечек ролика, и через нее нагрузка передается только на одну сторону оси подшипника, что для него (подшипника) не очень гуд. При использовании овального карабина ил дельта рапида нагрузка распредляется равномерно.
Вложения: |
P1010048.JPG [ 280.13 КБ | Просмотров: 19489 ]
|
P1010051.JPG [ 278.37 КБ | Просмотров: 19488 ]
|
_________________ http://www.mxcrew.ru
|
|
Вернуться к началу |
|
|
x(mxcrew)
|
Заголовок сообщения: Re: Крепление ролика Добавлено: 29 июн 2008, 00:42 |
|
Forum admin |
|
Зарегистрирован: 09 июл 2007, 22:55 Сообщения: 1143 Откуда: Ростов-на-Дону
|
Крепление ролика.

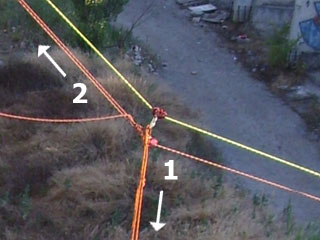

Как зафиксировать ролик если база наклонная. Делали отделную стопящую веревку (2), которая крепиться к карабину, но при таком крепление вся нагрузка идет именно на эту стопящую веревку + на карабин действуют две силы (1,2). Расскажите по подробней кто и как крепит ролики.
Вложения: |
01.jpg [ 53.97 КБ | Просмотров: 19235 ]
|
_________________ http://www.mxcrew.ru
|
|
Вернуться к началу |
|
|
Бармалей
|
Заголовок сообщения: Re: Крепление ролика Добавлено: 09 авг 2009, 00:54 |
|
Зарегистрирован: 08 авг 2009, 17:08 Сообщения: 2 Откуда: Мурманск
|
В ролик можно вщёлкнуть два карабина, к одному стопорящую верёвку, в другой основную, ИМХО .
|
|
Вернуться к началу |
|
|
Anika
|
Заголовок сообщения: Re: Крепление ролика Добавлено: 10 авг 2009, 11:00 |
|
Зарегистрирован: 16 ноя 2008, 23:06 Сообщения: 579 Откуда: Москва
|
Трапеция в ролике деформирует щечки ролика как раз из-за неравномерного распределения нагрузки. У нас по три карабина в ролике.
А зачем ввязывались то? Карабина пожалели?))
_________________ Анна Сергеева
Хорошо натасканная совесть никогда не грызет своего хозяина!
|
|
Вернуться к началу |
|
|
Anika
|
Заголовок сообщения: Re: Крепление ролика Добавлено: 10 авг 2009, 11:09 |
|
Зарегистрирован: 16 ноя 2008, 23:06 Сообщения: 579 Откуда: Москва
|
Поправь меня если я ошибаюсь (то что вижу на картинке): Стопящая веревка привязана к одному ролику? Т.е. при отказе верья, карабина, узла чел весело свистя прилетает на землю - здравствуй матушка родная? Где же второй контур страховки? Тем более при том что ты сам посчитал что на эту веревку у вас основная нагрузка идет. (???)
_________________ Анна Сергеева
Хорошо натасканная совесть никогда не грызет своего хозяина!
|
|
Вернуться к началу |
|
|
NikolayD
|
Заголовок сообщения: Re: Крепление ролика Добавлено: 10 авг 2009, 11:17 |
|
Зарегистрирован: 19 янв 2009, 05:17 Сообщения: 837 Откуда: Санкт-Петербург
|
Тоже буду археологом x(mxcrew) писал(а): Крепление ролика. Как зафиксировать ролик если база наклонная. Делали отделную стопящую веревку (2), которая крепиться к карабину, но при таком крепление вся нагрузка идет именно на эту стопящую веревку + на карабин действуют две силы (1,2). Расскажите по подробней кто и как крепит ролики. Мы стопящую веревку крепим ниже на отдельную маленькую базу. При спуске джампера просто выдаем стопора и всё. Человек едет на троллее до земли.
Вложения: |

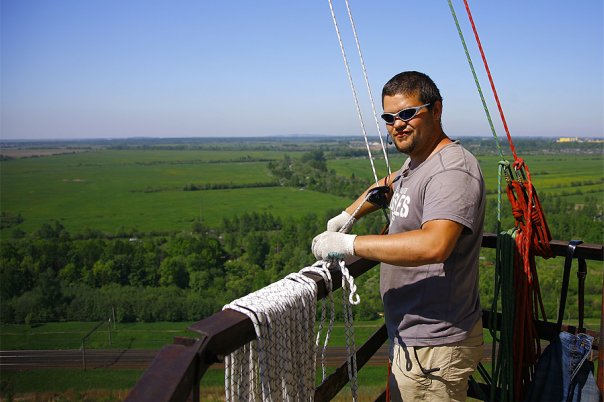

Комментарий к файлу: Хорошо видно за спиной концы стопорной базы и гриши со стопорами.
на стопорах.jpg [ 50.39 КБ | Просмотров: 18218 ]
|

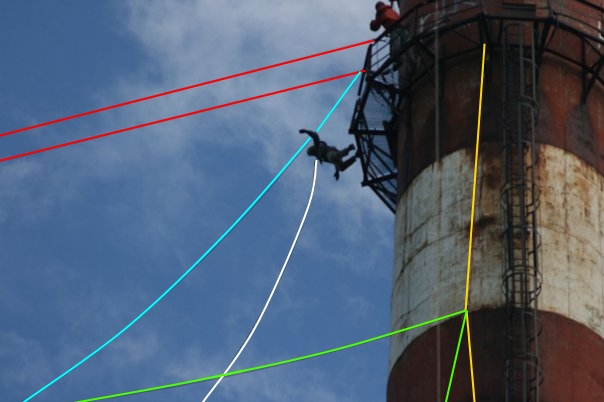

Комментарий к файлу: Красный - база Жолтый - стопорная база Зеленый - стопорная веревка Белый - поводок Голубой - х.з. =)
.jpg [ 110 КБ | Просмотров: 18218 ]
|
_________________ А что подумал кролик никто так и не узнал, потому-что он был воспитанный кролик.
|
|
Вернуться к началу |
|
|
x(mxcrew)
|
Заголовок сообщения: Re: Крепление ролика Добавлено: 10 авг 2009, 15:43 |
|
Forum admin |
|
Зарегистрирован: 09 июл 2007, 22:55 Сообщения: 1143 Откуда: Ростов-на-Дону
|

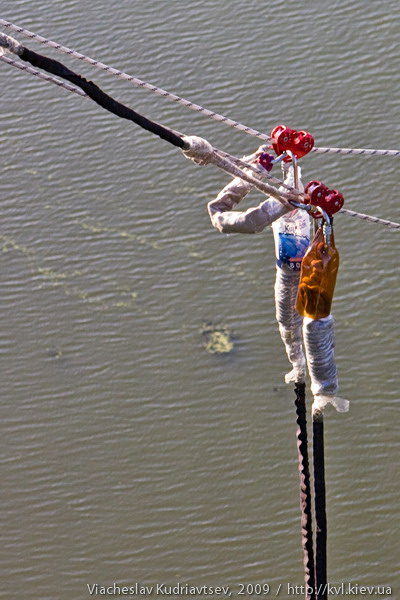

Anika писал(а): Поправь меня если я ошибаюсь (то что вижу на картинке): Стопящая веревка привязана к одному ролику? Т.е. при отказе верья, карабина, узла чел весело свистя прилетает на землю - здравствуй матушка родная? Где же второй контур страховки? Тем более при том что ты сам посчитал что на эту веревку у вас основная нагрузка идет. (???) Со всем согласен! После тех прыжков навеска сильно изменилась! ниже привожу правильное крепление от команды Железный мост (судя по всему к подобной системе привело плодотворное сотрудничество RAPT'а и Железного моста) Вложение:
img_1341.jpg [ 91.24 КБ | Просмотров: 18207 ]
_________________ http://www.mxcrew.ru
|
|
Вернуться к началу |
|
|
Anika
|
Заголовок сообщения: Re: Крепление ролика Добавлено: 10 авг 2009, 15:59 |
|
Зарегистрирован: 16 ноя 2008, 23:06 Сообщения: 579 Откуда: Москва
|
Хмм.. я бы сказала это один из вариантов крепления, но не единственный. Мы используем совсем иную систему, но если разбираться начать суть все таки чем то похожа.
Очень важное в данной системе - обязательно должны стоять протекторы на веревках у которых возможен провис-натяжка. Т.к. подпрыгивая есть вероятность зацепа за (заскока на) ролик - а следовательно при спуске веревки будут тереться друг об друга (да еще и под нагрузкой) + подтачиваться роликом - оплетка как пить дать протрется. Все конечно завязанно еще и на высоту - на сотне жесткие протектора необходимость, на 25 - по желанию, т.к. для заскока разгона не хватает.
Хотя вот присматривалась присматривалась и не пойму - что там ко второму ролику идет? Т.е. это уши завязанны на стопящейся или только верье в протекторе между ними? И что там за карабин? Треугольный что ли? Или это дельта так непонятно выглядит?
_________________ Анна Сергеева
Хорошо натасканная совесть никогда не грызет своего хозяина!
|
|
Вернуться к началу |
|
|
