романтик
|
Заголовок сообщения: упрощение навески на объектах Добавлено: 26 окт 2009, 01:59 |
|
Зарегистрирован: 16 сен 2009, 19:34 Сообщения: 112 Откуда: Москва Let`s fly
|
Уважаемые московские команды, которые проводят прыжки в железнодорожном. Сегодня нами были сделаны закладные точки крепления для первого эксита. Они представляют из себя 2О см. 12 шпильки, посаженные на химические, двухкомпонентные анкера МУНГО. Это сделано для упрощения навески системы, не нужно использовать протекторы. Так что запасайтесь 12 ми рымгайками и 12 шайбами, в количестве 8 штук каждого наименования. Но настоятельно рекомендуем делать подстраховку петлей за столб. В дальнейшем так же будут сделаны закладные и для второго эксита, + для тормозных веревок. Чуть позднее выложу фото, чтоб было понятнее.
_________________ Семь раз подумай, двадцать раз проверь. Прыгайте безопасно!! ------------------------------------------------- Let`s fly, Москва, Виктор Усаков http://vkontakte.ru/club33050223
|
|
Вернуться к началу |
|
|
Anika
|
Заголовок сообщения: Re: упрощение навески на объектах Добавлено: 26 окт 2009, 11:31 |
|
Зарегистрирован: 16 ноя 2008, 23:06 Сообщения: 579 Откуда: Москва
|
Мое уважение команде!
_________________ Анна Сергеева
Хорошо натасканная совесть никогда не грызет своего хозяина!
|
|
Вернуться к началу |
|
|
романтик
|
Заголовок сообщения: Re: упрощение навески на объектах Добавлено: 27 окт 2009, 03:11 |
|
Зарегистрирован: 16 сен 2009, 19:34 Сообщения: 112 Откуда: Москва Let`s fly
|

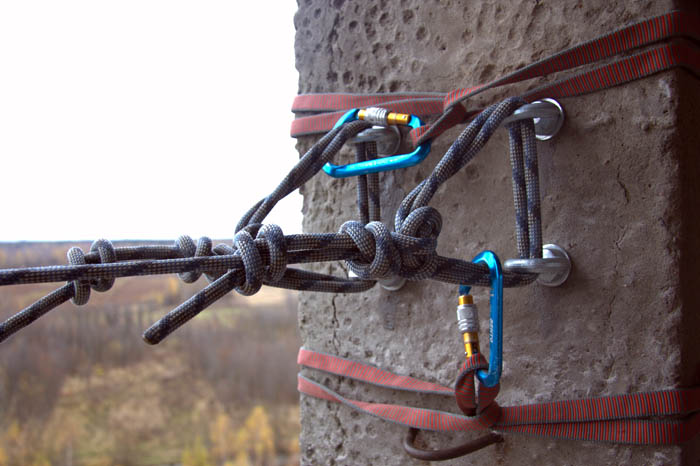

А вот собственно и фото того что вышло
Вложения: |
IMG_1956.jpg [ 81.34 КБ | Просмотров: 18538 ]
|
_________________ Семь раз подумай, двадцать раз проверь. Прыгайте безопасно!! ------------------------------------------------- Let`s fly, Москва, Виктор Усаков http://vkontakte.ru/club33050223
|
|
Вернуться к началу |
|
|
skoldyasha
|
Заголовок сообщения: Re: упрощение навески на объектах Добавлено: 27 окт 2009, 08:56 |
|
Зарегистрирован: 22 мар 2009, 14:10 Сообщения: 398 Откуда: Украина, Донецк команда "8 поверх"
|
качественно!
_________________ Кирилл "8 поверх" г.Донецк
|
|
Вернуться к началу |
|
|
NikolayD
|
Заголовок сообщения: Re: упрощение навески на объектах Добавлено: 27 окт 2009, 11:49 |
|
Зарегистрирован: 19 янв 2009, 05:17 Сообщения: 837 Откуда: Санкт-Петербург
|
Красота! Еще бы протектор под петли, и сами петли не на удавку вокруг столба Мне нравится такой подход к делу!
_________________ А что подумал кролик никто так и не узнал, потому-что он был воспитанный кролик.
|
|
Вернуться к началу |
|
|
романтик
|
Заголовок сообщения: Re: упрощение навески на объектах Добавлено: 27 окт 2009, 12:58 |
|
Зарегистрирован: 16 сен 2009, 19:34 Сообщения: 112 Откуда: Москва Let`s fly
|
Мы пытаемся уйти от протекторов, которые нужно постоянно контролировать, а ты говоришь протекторы. Не нужны там протекторы, так как петли не нагружены. Иx задача отработать 1 раз, приняв на себя нагрузку в случае разрушения точек крепления. Точнее даже сказать, что это уже перестраxовка.
и кстати по поводу удавки в корне с тобой не согласен. Удавка исключает возможность проскальзивания петли по столбу, тем самым уменьшая риск перетирания петли.
_________________ Семь раз подумай, двадцать раз проверь. Прыгайте безопасно!! ------------------------------------------------- Let`s fly, Москва, Виктор Усаков http://vkontakte.ru/club33050223
Последний раз редактировалось романтик 27 окт 2009, 15:30, всего редактировалось 1 раз.
|
|
Вернуться к началу |
|
|
alzasr
|
Заголовок сообщения: Re: упрощение навески на объектах Добавлено: 27 окт 2009, 13:44 |
|
Зарегистрирован: 01 июн 2009, 14:41 Сообщения: 20 Откуда: Ижевск
|
Красиво. Протектор действительно не нужен. Мне интересно, какую нагрузку выдерживают закладки?
|
|
Вернуться к началу |
|
|
романтик
|
Заголовок сообщения: Re: упрощение навески на объектах Добавлено: 27 окт 2009, 14:29 |
|
Зарегистрирован: 16 сен 2009, 19:34 Сообщения: 112 Откуда: Москва Let`s fly
|
согласно расчетной таблице, приведенной мунго крепеж, нагрузка на одну шпильку 12 диаметра, при отверстии 14 диаметра, и глубине отверстия 16О мм составляет 21кН на вырывание, и 12,6кН на срез. Так что петли играют скорее роль этакого бантика, после 16 штыков и 8 контролек, или успокоителя для нашей паранойи.
_________________ Семь раз подумай, двадцать раз проверь. Прыгайте безопасно!! ------------------------------------------------- Let`s fly, Москва, Виктор Усаков http://vkontakte.ru/club33050223
|
|
Вернуться к началу |
|
|
maxik
|
Заголовок сообщения: Re: упрощение навески на объектах Добавлено: 02 ноя 2009, 12:08 |
|
Зарегистрирован: 29 сен 2009, 02:08 Сообщения: 23
|
Романтик, такая схема блокировки 2-х точек называется смертельный треугольник, на точки действует увеличенная нагрузка изза эффекта полипаста рис.41 в ЭТОЙ статейке
|
|
Вернуться к началу |
|
|
романтик
|
Заголовок сообщения: Re: упрощение навески на объектах Добавлено: 03 ноя 2009, 00:21 |
|
Зарегистрирован: 16 сен 2009, 19:34 Сообщения: 112 Откуда: Москва Let`s fly
|
Спасибо. я более менее знаю как организовываются станции, так как сам занимаюсь скалолазанием. Поэтому и делались закладные с огромным запасом по прочности, и чтобы избежать лишних звеньев (петли, карабины, протекторы)
_________________ Семь раз подумай, двадцать раз проверь. Прыгайте безопасно!! ------------------------------------------------- Let`s fly, Москва, Виктор Усаков http://vkontakte.ru/club33050223
|
|
Вернуться к началу |
|
|
NikolayD
|
Заголовок сообщения: Re: упрощение навески на объектах Добавлено: 03 ноя 2009, 01:00 |
|
Зарегистрирован: 19 янв 2009, 05:17 Сообщения: 837 Откуда: Санкт-Петербург
|
Действительно. Тут получается действуют силы не только на вырвание, но и на излом. А это совсем другой коленкор! Тем более что уши в таком случае как рычаг действуют на шпильки. Может стоит пересмотреть варианты ввязывания?
_________________ А что подумал кролик никто так и не узнал, потому-что он был воспитанный кролик.
|
|
Вернуться к началу |
|
|
skoldyasha
|
Заголовок сообщения: Re: упрощение навески на объектах Добавлено: 03 ноя 2009, 01:03 |
|
Зарегистрирован: 22 мар 2009, 14:10 Сообщения: 398 Откуда: Украина, Донецк команда "8 поверх"
|
хммМ... тогда может просто в одну петлю ввязатся а за вторую подстраховатся... при срыве будут силы направлены одинаково и небудет "полиспаста"
_________________ Кирилл "8 поверх" г.Донецк
|
|
Вернуться к началу |
|
|
maxik
|
Заголовок сообщения: Re: упрощение навески на объектах Добавлено: 03 ноя 2009, 01:42 |
|
Зарегистрирован: 29 сен 2009, 02:08 Сообщения: 23
|
двойной булинь - захарова, как для блокировки системы - одна петля в одно ухо, вторая в другое
|
|
Вернуться к началу |
|
|
skoldyasha
|
Заголовок сообщения: Re: упрощение навески на объектах Добавлено: 03 ноя 2009, 01:48 |
|
Зарегистрирован: 22 мар 2009, 14:10 Сообщения: 398 Откуда: Украина, Донецк команда "8 поверх"
|
тогда уже мож просто зайчьи уши
_________________ Кирилл "8 поверх" г.Донецк
|
|
Вернуться к началу |
|
|
романтик
|
Заголовок сообщения: Re: упрощение навески на объектах Добавлено: 03 ноя 2009, 02:08 |
|
Зарегистрирован: 16 сен 2009, 19:34 Сообщения: 112 Откуда: Москва Let`s fly
|
Вот двойной булинь белее приемлим. Но опять же повторюсь. Почитайте про нагрузки внимательнее. 21кН на вырывание, и 12,6кН на срез.При этом карабины прыжковые на 5кН, а гри гри итого меньше 2,2кН))))) Как то вы не соотносите слабые звенья цепи. Даже если прыгать впятером - таких нагрузок даже близко не будет. И это только для одной шпильки. и эти данные приведены для бетона не армированного. + петля на перестраховку)))))))))))))))))))))))
_________________ Семь раз подумай, двадцать раз проверь. Прыгайте безопасно!! ------------------------------------------------- Let`s fly, Москва, Виктор Усаков http://vkontakte.ru/club33050223
|
|
Вернуться к началу |
|
|
